UART简介

STM32 芯片具有多个 USART 外设用于串口通讯，它是 Universal Synchronous Asynchronous Receiver and Transmitter 的缩写，即通用同步异步收发器可以灵活地与外部设备进行全双工数据交换。

有别于 USART，它还有具有 UART 外设(Universal Asynchronous Receiver and Transmitter)，它是在 USART 基础上裁剪掉了同步通信功能，只有异步通信。

简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时用的串口通信基本都是 UART。

UART 作为异步串口通信协议的一种，工作原理是将传输数据的每个字符一位接一位地传输。

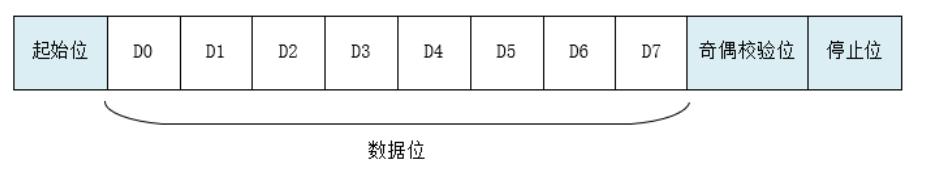

其工作原理是将传输数据的每个字符一位接一位地传输。其传输数据格式如下：

UART设备框架学习笔记

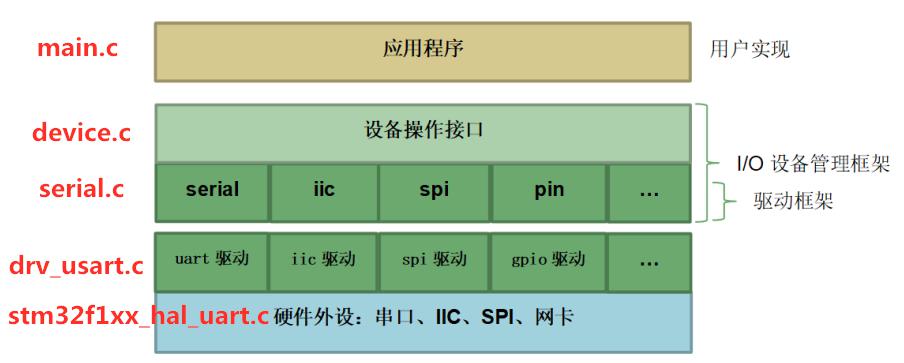

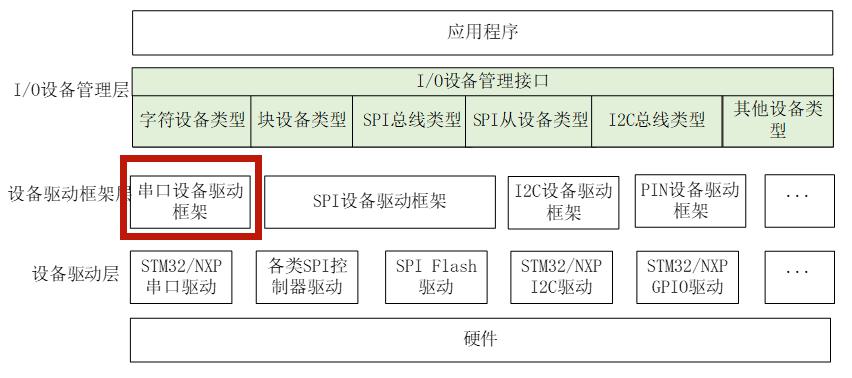

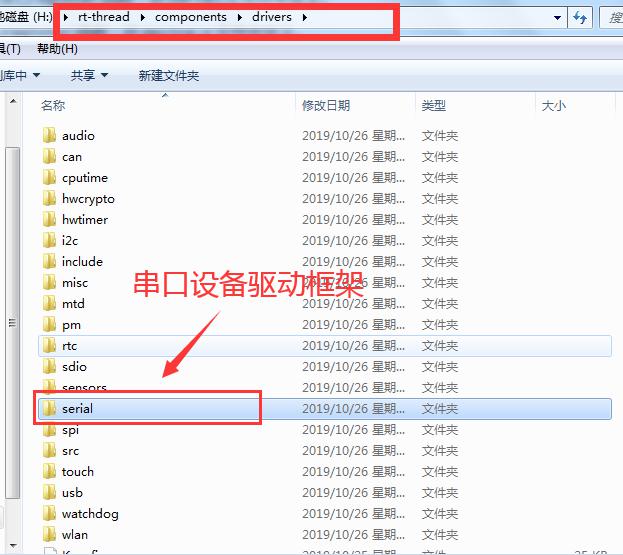

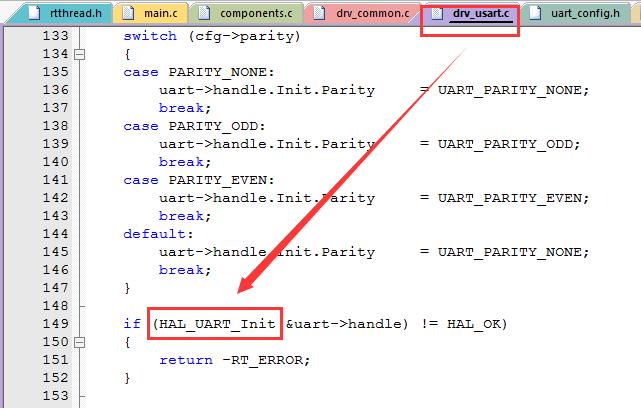

RT-Thread 提供了一套简单的 I/O 设备模型框架，它位于硬件和应用程序之间，共分成三层，从上到下分别是 I/O 设备管理层、设备驱动框架层、设备驱动层：

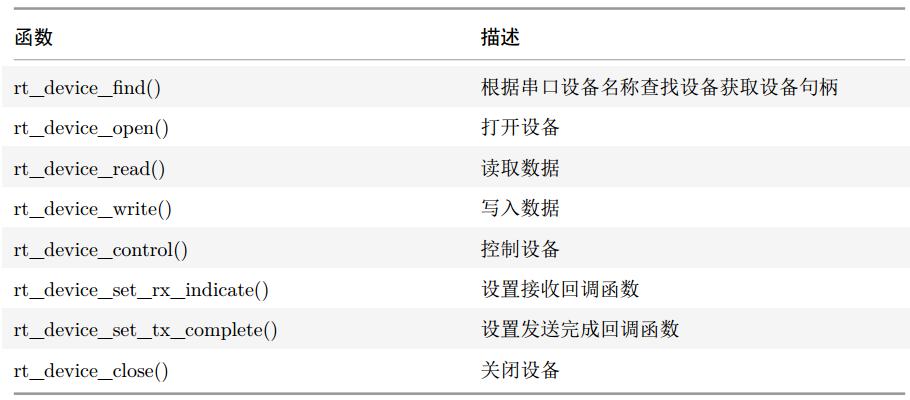

应用程序访问串口设备的接口：

下面我们直接来看个实例：

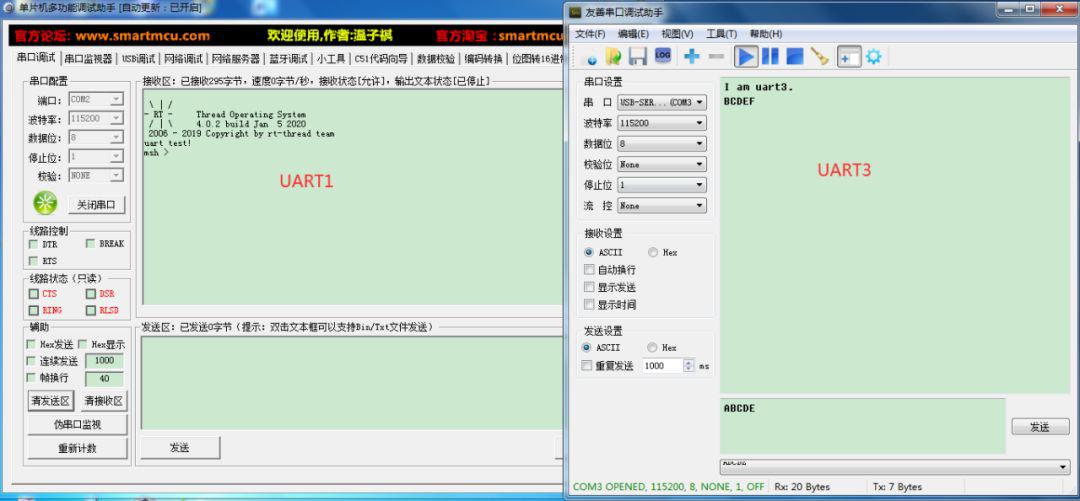

同时使用两个串口（uart1和uart3），uart1作为系统打印调试串口，用来打印一些日志信息，uart3作为我们本次实验的测试串口，实现与串口调试助手的收发测试。

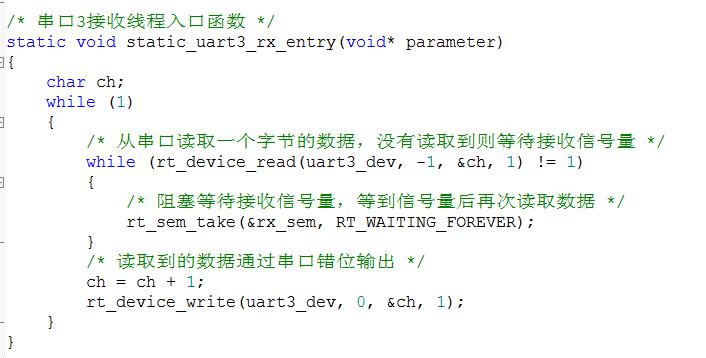

uart3设备启动后，往串口调试助手发送字符串I am uart3。同时，uart3设备使用中断的方式接收数据，然后再错位输出数据，比如收到ASCII码字符A，则会回复B。

#define SAMPLE_UART_NAME    "uart3"          /* 串口设备名称           */

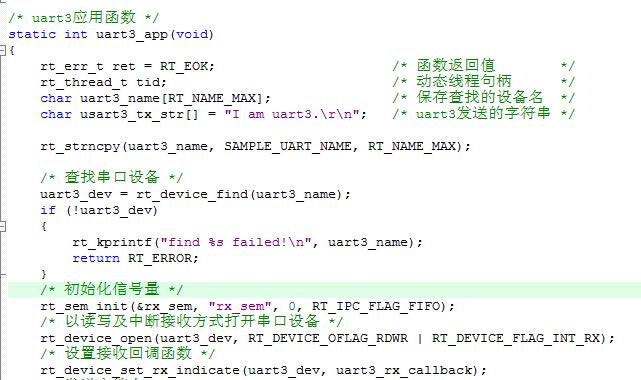

/* uart3应用函数 */
static int uart3_app(void)
{
    rt_err_t ret = RT_EOK;                      /* 函数返回值        */
    rt_thread_t tid;                            /* 动态线程句柄      */
    char uart3_name[RT_NAME_MAX];               /* 保存查找的设备名  */
    char usart3_tx_str[] = "I am uart3.\r\n";   /* uart3发送的字符串 */

    rt_strncpy(uart3_name, SAMPLE_UART_NAME, RT_NAME_MAX);

    /* 查找串口设备 */
    uart3_dev = rt_device_find(uart3_name);
    if (!uart3_dev)
    {
        rt_kprintf("find %s failed!\n", uart3_name);
        return RT_ERROR;
    }
    /* 初始化信号量 */
    rt_sem_init(&rx_sem, "rx_sem", 0, RT_IPC_FLAG_FIFO);
    /* 以读写及中断接收方式打开串口设备 */
    rt_device_open(uart3_dev, RT_DEVICE_OFLAG_RDWR | RT_DEVICE_FLAG_INT_RX);
    /* 设置接收回调函数 */

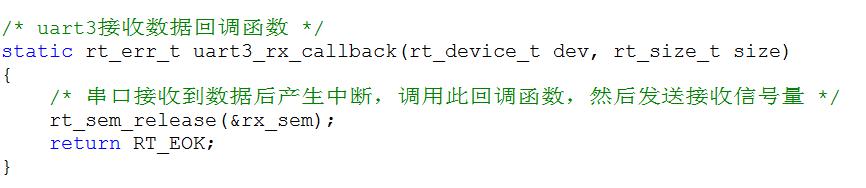

    rt_device_set_rx_indicate(uart3_dev, uart3_rx_callback);
    /* 发送字符串 */
    rt_device_write(uart3_dev, 0, usart3_tx_str, (sizeof(usart3_tx_str) - 1));

    /* 创建动态线程 ：优先级 25 ，时间片 5个系统滴答，线程栈512字节 */
    tid = rt_thread_create("uart3_rx_thread",
			static_uart3_rx_entry,
			RT_NULL,
			STACK_SIZE,
			THREAD_PRIORITY,
			TIMESLICE);
    /* 创建成功则启动动态线程 */
    if (tid != RT_NULL)
    {
	rt_thread_startup(tid);
    }
    return ret;
}
