在STM32开发中，经常会碰到hex文件、bin文件与axf文件，这些都是可以烧写到板子里运行的文件。这三个文件有什么区别呢？在这之前，先来一起回顾一下C语言编译的过程：
编译的过程
在之前的C语言笔记《C程序的编译过程》中，有简单的分析了C程序编译的几个过程：
STM32也是用C语言来开发，也会经过类似的编译过程，只不过我们常常用MDK或者其它IDE来编译，其编译过程如下：
例如，我们的LED程序编译过程如下：
在IDE中进行编译时，我们只需点击编译按钮即可完成这些过程，编译过程用到的工具（.exe文件）在IDE的安装目录下的某个文件夹下，比如我们这里用的MDK的编译工具路径：
一般这些IDE或者工具集的一些编译工具都放在bin文件夹。再比如我们MinGW工具集（里面包含gcc/g++编译器，可以编译在电脑上运行的程序）的编译工具所在路径为：
回归正题，我们的MDK编译时就是使用安装路径下的这些编译工具来完成我们的编译过程。
究其本质，我们在cmd命令窗口也是可以通过命令来编译我们的STM32程序的（前提是配好环境变量，否则得到编译工具所在的路径下进行编译）。
但是我们不会这样干，因为IDE已经给我们提供了很大的便利。比如：

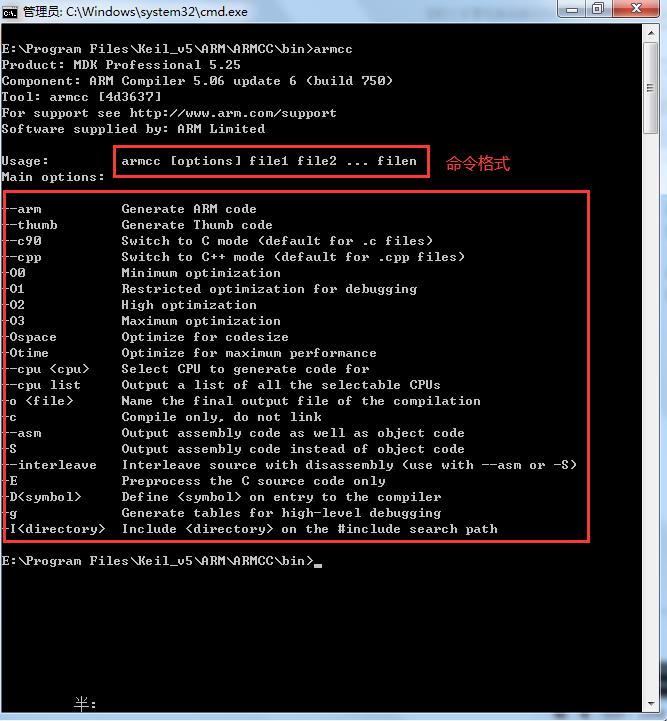

下面看一下我们在cmd窗口下运行armcc命令看会发生什么：
我们看到了很多关于armcc命令的提示说明，有些常用的编译选项已经集成在MDK里供我们选择，比如：
可烧录的文件
axf文件、hex文件与bin文件都是可以运行在我们的stm32上的，它们都存储了编译器根据源代码生成的机器码，根据应用场合的不同，它们又有所区别。
axf文件：包含调试信息。 hex文件：包含地址信息。 bin文件：最直接的代码映像。
axf文件是编译默认生成的文件，不仅包含代码数据，而且还包含着调试信息，在MDK里进行debug调试用的就是这个文件。
hex文件在MDK里要勾选如下选项才可以生成：
hex 文件是一种使用十六进制符号表示的代码记录， 记录了代码应该存储到FLASH 的哪个地址，下载器可以根据这些信息辅助下载。
bin文件是根据axf文件生成的，需要在MDK下添加类似如下格式命令来生成对应的bin文件：
bin文件就是最小的可以运行的文件了，其包含最直接的代码映像。这三个文件中axf文件最大，hex文件次之，bin文件最小，如：
关于它们的区别这里只是简单的阐述说明，有时间、有精力、有兴趣的朋友可以去分析它们里面的内容。
离线文件的烧录方法
hex文件的烧录，我们可以使用FlyMcu工具通过串口来下载：
FlyMcu不可以烧bin文件，因为上面说过了bin文件只包含最直接的代码映像，不包含地址信息，会出现如下错误：
bin文件可以使用STM32CubeProgrammer软件通过STLINK进行下载：
以上就是本次的分享，如有错误欢迎指出，谢谢！
